Descriere - Sursa de inalta tensiune
[70922]
Sursa de inalta tensiune este special conceputa pentru experimentele demonstrative ale profesorilor, utilizand, in primul rand, produsele comercializate de firma noastra, fara a fi necesare reglaje.
Parametrii:
Intrare: 12 V, 500mA, de la o sursa nedetasabila
Ieșire:
U = 12 kV
I <1 mA
Rb> 2 GΩ
Cb ~ 50 pF
Greutate cca. 250 g.
Instructiuni de utilizare:
- Se conecteaza electrozii prin introducerea conectorilor banana in bucsele de pe carcasa, atingand intotdeauna doar partea izolata a bananelor;
- Se conecteaza la reteaua de 230 V c.a. sursa proprie a aparatului;
- Se verifica pozitia relativa a electrozilor, acestia NU TREBUIE SA SE ATINGA !;
- Se porneste, de la butonul aflat pe carcasa, sursa de inalta tensiune. Cand aparatul este in functiune, un LED rosu, montat in carcasa, este aprins
Sursa este reglata pentru un consum maxim de 15 W in cazul unei utilizari medii de cateva minute, dar, de exemplu atunci cand intre electrozii distantati la 1 cm. intretinem un arc electric permanent, consumul este de 4 W.
Aparatul este protejat la scurtcircuitele cu durata mai scurta de un minut, dar se va incalzi.
ATENTIE!! ELECTROZII POT FI ATINSI SEPARAT, ATINGEREA LOR SIMULTANA NU ESTE PERICULOASA , DAR POATE PROVOCA O SENZATIE NEPLACUTA.

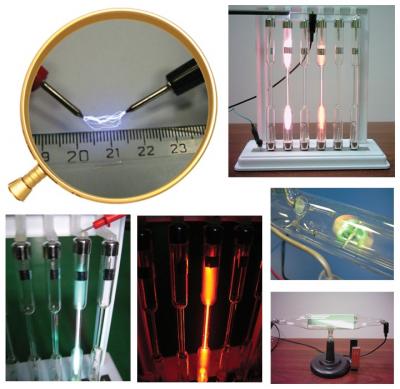

Aceasta sursa de inalta tensiune poate fi utilizata pentru alimentarea:
– Tuburilor pentru studiul descarcarilor in gaze rarefiate;
– Tuburilor spectrale;
– Tuburilor catodice pentru studiul deviatiei electronilor in camp magnetic;
– Tuburilor pentru demonstrarea efectului mecanic al fasciculelor de electroni.
